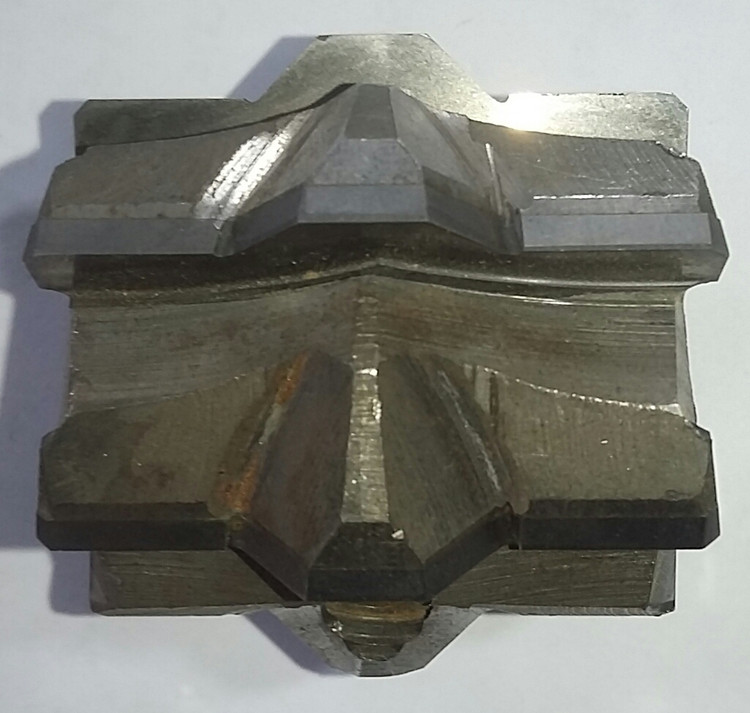

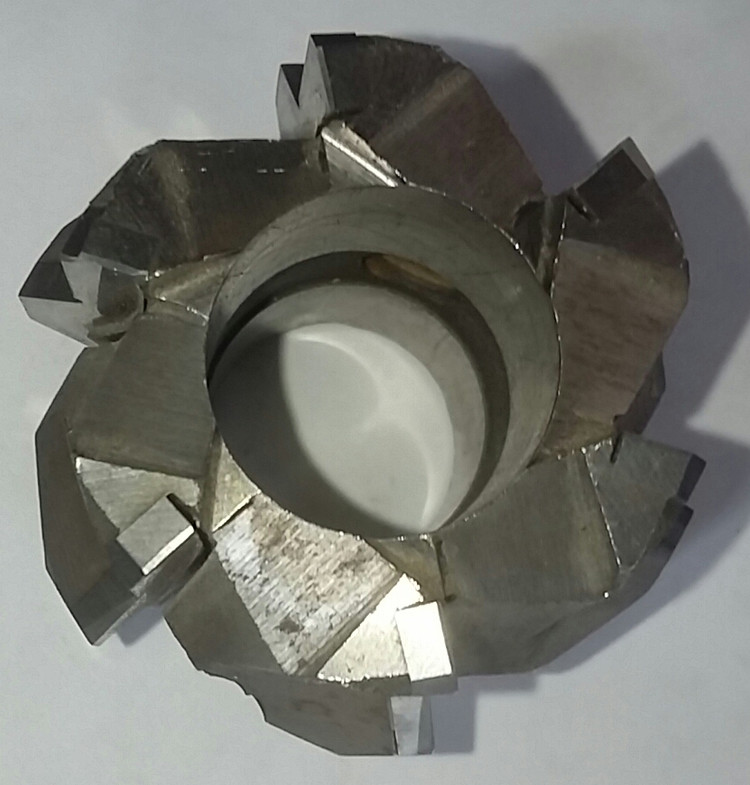

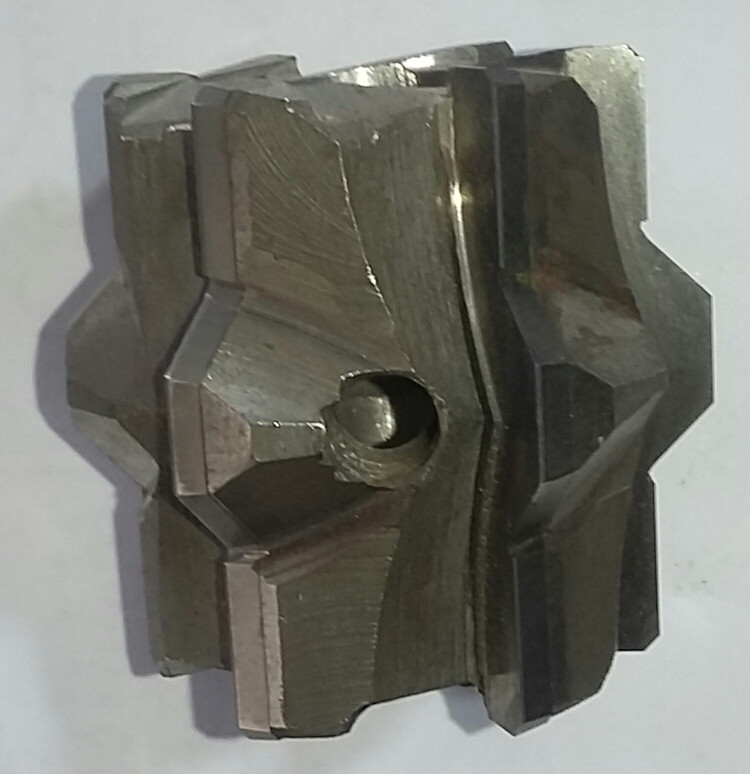

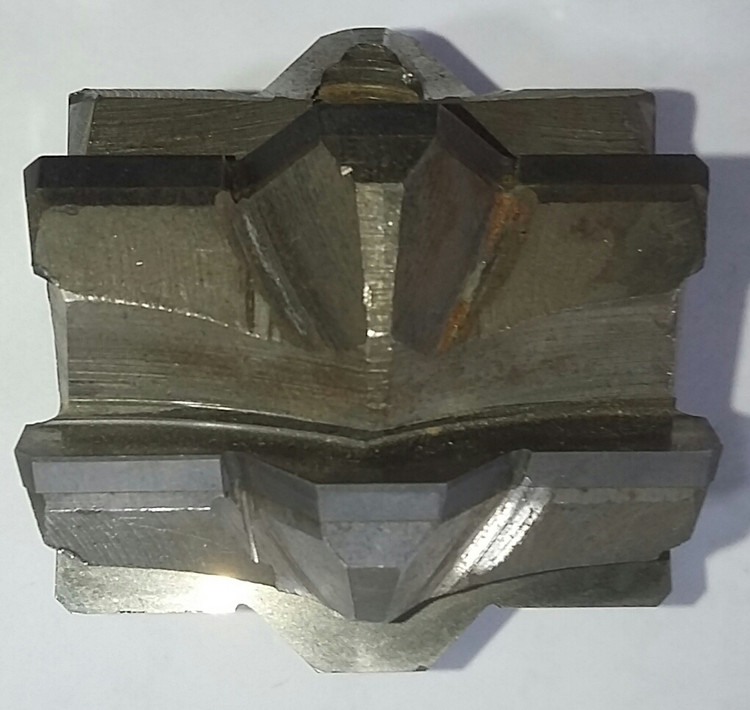

فرز غلتکی لبه الماس آلمانی سایز ۱۹×۴۲×۳۶×۴۵ میلی‌متر

فرز غلتکی لبه الماس آلمانی سایز ۱۹×۴۲×۳۶×۴۵ میلی‌متر، ابزاری تخصصی برای براده‌برداری، مسطح‌کاری و ماشین‌کاری سطوح قطعات سازگار است. این ابزار با دندانه‌های برنده روی محیط خارجی طراحی شده و معمولاً به‌صورت آربورخور روی دستگاه فرز مناسب نصب می‌شود.

بر اساس ساختار متداول فرزهای غلتکی، ابعاد اعلام‌شده در این محتوا به‌صورت سوراخ مرکزی ۱۹ میلی‌متر، قطر خارجی ۴۲ میلی‌متر، عرض قسمت برنده ۳۶ میلی‌متر و طول یا عرض کلی ۴۵ میلی‌متر در نظر گرفته شده است. این ترتیب باید پیش از خرید با اندازه‌گیری واقعی ابزار، علائم حک‌شده روی بدنه و مشخصات آربور دستگاه تطبیق داده شود.

عبارت لبه الماس می‌تواند به وجود لبه‌های برنده الماسی، سگمنت‌های الماس صنعتی یا نوع خاصی از پوشش و ساختار دندانه‌ها اشاره داشته باشد. از آنجا که کاربرد ابزارهای الماسی با فرزهای HSS و کاربیدی متفاوت است، تشخیص دقیق نوع لبه پیش از انتخاب جنس قطعه‌کار و پارامترهای ماشین‌کاری ضروری خواهد بود.

مشخصات فنی فرز غلتکی لبه الماس

• نوع ابزار: فرز غلتکی یا فرز استوانه‌ای
• نوع لبه برنده: الماس صنعتی، الماسه یا مطابق ساختار واقعی ابزار
• کشور سازنده: آلمان
• ابعاد اعلام‌شده: ۱۹×۴۲×۳۶×۴۵ میلی‌متر
• قطر سوراخ مرکزی: ۱۹ میلی‌متر
• قطر خارجی ابزار: ۴۲ میلی‌متر
• عرض قسمت برنده: ۳۶ میلی‌متر
• عرض یا طول کلی: ۴۵ میلی‌متر
• نحوه نصب: آربورخور
• محل لبه‌های اصلی: محیط خارجی فرز
• کاربرد کلی: فرزکاری طولی، مسطح‌کاری و پرداخت سطوح
• دستگاه مناسب: دستگاه فرز سازگار با آربور ۱۹ میلی‌متری

تفسیر ابعاد ۱۹×۴۲×۳۶×۴۵ میلی‌متر بر اساس فرم احتمالی ابزار انجام شده است. برای جلوگیری از انتخاب اشتباه، قطر سوراخ، قطر خارجی، عرض قسمت دندانه‌دار و عرض کلی را مستقیماً روی محصول اندازه‌گیری کنید.

ویژگی‌های فرز غلتکی آلمانی

سوراخ مرکزی ۱۹ میلی‌متر

سوراخ مرکزی ۱۹ میلی‌متری برای نصب ابزار روی آربور هم‌اندازه در نظر گرفته شده است. علاوه بر قطر آربور، باید ابعاد جای خار، نوع خار، بوش‌های فاصله‌گذار و روش مهار ابزار نیز بررسی شوند.

وجود اختلاف جزئی میان قطر سوراخ ابزار و آربور، می‌تواند باعث ایجاد لقی، لنگی و لرزش حین ماشین‌کاری شود. تمیزبودن سطح آربور و سوراخ مرکزی نیز در نصب دقیق ابزار اهمیت زیادی دارد.

قطر خارجی ۴۲ میلی‌متر

قطر خارجی ۴۲ میلی‌متری فرز یکی از عوامل مؤثر بر انتخاب دور دستگاه است. سرعت دوران باید با توجه به قطر واقعی، نوع لبه برنده، جنس قطعه‌کار، عمق برش و سرعت برش مجاز تعیین شود.

سرعت تقریبی دوران از رابطه زیر محاسبه می‌شود:

$$n=\frac{1000V_c}{\pi D}$$

در این رابطه، $n$ سرعت دوران برحسب دور بر دقیقه، $V_c$ سرعت برش برحسب متر بر دقیقه و $D$ قطر خارجی ابزار برحسب میلی‌متر است. سرعت برش مناسب باید بر اساس نوع واقعی لبه الماسی و جنس قطعه انتخاب شود.

عرض برش ۳۶ میلی‌متر

عرض قسمت برنده ۳۶ میلی‌متر امکان ماشین‌کاری سطحی با پهنای مناسب را فراهم می‌کند. استفاده از تمام عرض فرز به توان دستگاه، استحکام آربور، میزان بیرون‌زدگی ابزار، جنس قطعه‌کار و شرایط لبه‌های برنده بستگی دارد.

برای جلوگیری از ایجاد لرزش یا فشار بیش‌ازحد، بهتر است عملیات با عمق برش و پیشروی کنترل‌شده آغاز شود. صلبیت دستگاه و مهار صحیح قطعه‌کار نیز نقش مهمی در دستیابی به سطح یکنواخت دارند.

عرض یا طول کلی ۴۵ میلی‌متر

اندازه ۴۵ میلی‌متر در این محتوا به‌عنوان عرض یا طول کلی ابزار در نظر گرفته شده است. اختلاف میان عرض کلی و عرض ۳۶ میلی‌متری قسمت برنده می‌تواند مربوط به قسمت‌های جانبی، شانه‌ها یا بخش‌های بدون دندانه ابزار باشد.

این اندازه در تعیین فضای موردنیاز روی آربور، انتخاب بوش‌ها و جلوگیری از برخورد ابزار با اجزای دستگاه اهمیت دارد.

لبه الماس چه ویژگی‌هایی دارد؟

در ابزارهای برشی، عنوان لبه الماس ممکن است برای لبه‌های ساخته‌شده از الماس صنعتی، الماس پلی‌کریستال یا PCD به کار رود. چنین لبه‌هایی معمولاً از سختی و مقاومت سایشی بالایی برخوردارند و در صورت استفاده صحیح، می‌توانند کیفیت سطح و پایداری ابعادی مناسبی ایجاد کنند.

ابزارهای PCD عموماً برای ماشین‌کاری مواد غیرآهنی و ساینده مانند موارد زیر کاربرد دارند:

• آلومینیوم و آلیاژهای آن
• مس و آلیاژهای غیرآهنی
• مواد کامپوزیتی
• گرافیت
• پلاستیک‌های تقویت‌شده
• مواد غیرفلزی ساینده

الماس معمولاً برای ماشین‌کاری مستقیم فولادهای آهنی در دماهای بالا انتخاب مناسبی نیست؛ زیرا واکنش میان کربن الماس و آهن می‌تواند موجب سایش سریع لبه شود. بنابراین، اگر منظور از «لبه الماس» واقعاً لبه PCD یا الماس صنعتی است، پیش از استفاده روی فولاد یا چدن باید سازگاری ابزار با قطعه‌کار بررسی شود.

در برخی بازارها، واژه «الماسه» به‌صورت عمومی برای ابزارهای کاربیدی نیز استفاده می‌شود. به همین دلیل، نوع واقعی دندانه‌ها—PCD، کاربید تنگستن، پوشش الماس یا ساختاری دیگر—باید از روی ظاهر، علائم ابزار یا اطلاعات سازنده مشخص شود.

کاربردهای فرز غلتکی لبه الماس

با توجه به جنس واقعی لبه‌ها و هندسه ابزار، این فرز می‌تواند برای عملیات زیر استفاده شود:

• فرزکاری طولی سطوح
• مسطح‌کردن قطعات سازگار
• پرداخت و اصلاح سطح
• براده‌برداری دقیق
• ماشین‌کاری مواد غیرآهنی
• ماشین‌کاری آلومینیوم و آلیاژهای آن
• ماشین‌کاری مواد کامپوزیتی
• ماشین‌کاری قطعات گرافیتی
• ایجاد سطح یکنواخت روی قطعه‌کار
• قطعه‌سازی و ماشین‌سازی
• قالب‌سازی و ابزارسازی
• استفاده در کارگاه‌های فرزکاری صنعتی

کاربرد دقیق ابزار به نوع لبه برنده، تعداد و هندسه دندانه‌ها، زاویه مارپیچ، وضعیت ابزار و مشخصات توصیه‌شده توسط سازنده بستگی دارد.

مزایای فرز غلتکی لبه الماس

• برخورداری از لبه‌های برنده مقاوم در برابر سایش
• مناسب برای ماشین‌کاری دقیق مواد سازگار
• قابلیت ایجاد کیفیت سطح مناسب
• دارای قطر خارجی ۴۲ میلی‌متر
• برخورداری از عرض برش ۳۶ میلی‌متر
• امکان نصب روی آربور ۱۹ میلی‌متری
• مناسب برای فرزکاری طولی و مسطح‌کاری
• قابلیت استفاده در دستگاه‌های فرز سازگار
• ساخت آلمان
• مناسب برای مصارف تخصصی کارگاهی و صنعتی

تفاوت لبه الماسی با HSS

فرزهای HSS از فولاد تندبر ساخته می‌شوند و به دلیل چقرمگی مناسب، قابلیت تیزکاری و کاربرد گسترده در ماشین‌کاری فلزات شناخته شده‌اند. این ابزارها برای بسیاری از عملیات عمومی فرزکاری مناسب هستند، اما سرعت برش و مقاومت سایشی آن‌ها معمولاً از ابزارهای بسیار سخت کمتر است.

در مقابل، لبه‌های الماسی یا PCD سختی و مقاومت سایشی بسیار بالایی دارند و برای ماشین‌کاری طولانی‌مدت مواد غیرآهنی و ساینده مناسب‌اند. این لبه‌ها در برابر ضربه، لرزش، نصب نامناسب و کاربرد روی مواد ناسازگار حساس‌تر هستند.

در صورتی که منظور فروشنده از «لبه الماس»، دندانه کاربیدی باشد، عملکرد ابزار با نمونه PCD متفاوت خواهد بود. بنابراین، نوع لبه باید پیش از تنظیم سرعت و پیشروی مشخص شود.

نکات مهم پیش از خرید

پیش از خرید این فرز غلتکی، موارد زیر را بررسی کنید:

• اندازه دقیق سوراخ مرکزی
• قطر خارجی واقعی ابزار
• عرض قسمت دندانه‌دار
• عرض یا طول کلی ابزار
• ابعاد و سلامت جای خار
• نوع واقعی لبه‌های برنده
• تعداد دندانه‌ها
• زاویه و جهت دندانه‌ها
• سازگاری ابزار با جنس قطعه‌کار
• امکان نصب روی آربور دستگاه
• سلامت بدنه و لبه‌های برنده
• وجود یا نبود ترک و لب‌پریدگی
• علائم و مشخصات حک‌شده روی ابزار
• نو یا کارکرده‌بودن محصول

در صورت کارکرده‌بودن ابزار، تمام لبه‌ها باید از نظر لب‌پریدگی، شکستگی، سایش نامتقارن و جداشدن قطعات الماس یا کاربید بررسی شوند. تعمیر یا تیزکاری لبه‌های PCD به تجهیزات و تخصص ویژه نیاز دارد و نباید مانند فرز HSS معمولی انجام شود.

نکات نصب و استفاده

ابزار را روی آربور سالم و متناسب با سوراخ ۱۹ میلی‌متری نصب کنید. سوراخ مرکزی، سطح آربور، خار و بوش‌ها باید پیش از نصب کاملاً تمیز باشند. ابزار باید بدون لقی و با حداقل لنگی شعاعی و محوری مهار شود.

با توجه به حساسیت احتمالی لبه‌های الماسی، از واردکردن ضربه مستقیم به دندانه‌ها خودداری کنید. قطعه‌کار را محکم ببندید و عملیات را با عمق برش و پیشروی محافظه‌کارانه آغاز کنید.

نوع خنک‌کاری باید با جنس لبه، قطعه‌کار و دستورالعمل ابزار سازگار باشد. در برخی عملیات PCD از ماشین‌کاری خشک یا روان‌کاری کنترل‌شده استفاده می‌شود؛ بنابراین نمی‌توان یک روش خنک‌کاری ثابت را برای تمام ابزارهای لبه الماس توصیه کرد.

فرز غلتکی لبه الماس آلمانی سایز ۱۹×۴۲×۳۶×۴۵ میلی‌متر، ابزاری تخصصی برای فرزکاری طولی، مسطح‌کاری و پرداخت سطوح مواد سازگار است. سوراخ مرکزی ۱۹ میلی‌متر، قطر خارجی ۴۲ میلی‌متر، عرض برش ۳۶ میلی‌متر و عرض کلی احتمالی ۴۵ میلی‌متر از مشخصات اصلی این محصول محسوب می‌شوند. تشخیص نوع واقعی لبه برنده و کنترل ترتیب ابعاد پیش از خرید ضروری است.
