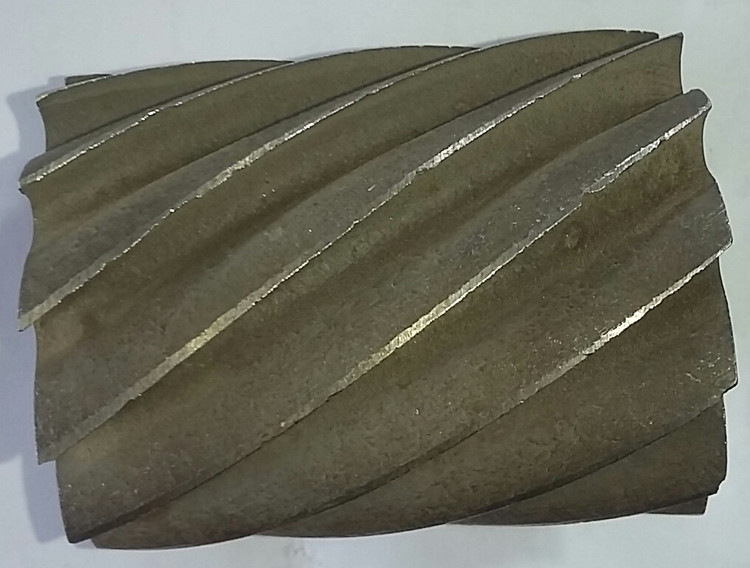

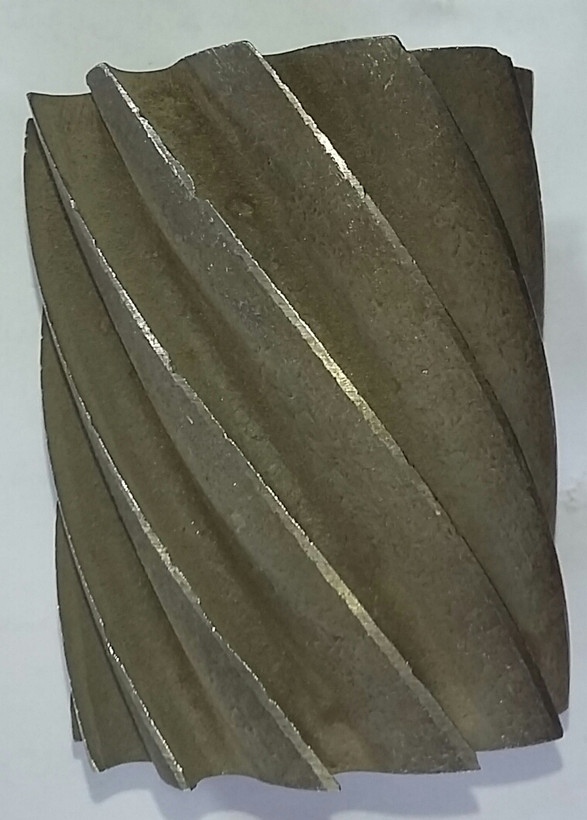

فرز غلتکی روسی سایز ۲۲×۶۲×۵۰ مدل P6M5K5 کارکرده

فرز غلتکی روسی سایز ۲۲×۶۲×۵۰ میلی‌متر از جنس P6M5K5، ابزاری صنعتی و آربورخور برای فرزکاری طولی، مسطح‌کردن و براده‌برداری از سطوح قطعات فلزی است. دندانه‌های برنده این ابزار روی محیط خارجی آن قرار گرفته‌اند و عملیات براده‌برداری عمدتاً از طریق همین دندانه‌ها انجام می‌شود؛ به همین دلیل، فرز غلتکی معمولاً برای ماشین‌کاری سطوح تخت و موازی با محور دوران ابزار به کار می‌رود.

این محصول ساخت روسیه و کارکرده است. جنس ابزار با علامت P6M5K5 یا Р6М5К5 مشخص می‌شود که یکی از گریدهای فولاد تندبر کبالت‌دار روسی محسوب می‌شود. وجود عناصر آلیاژی در این گرید به حفظ سختی لبه‌های برنده در دمای بالا، افزایش مقاومت سایشی و بهبود عملکرد ابزار هنگام ماشین‌کاری کمک می‌کند.

بر اساس ترتیب رایج ابعاد فرزهای غلتکی، مشخصات ۲۲×۶۲×۵۰ میلی‌متر در این محتوا به‌صورت قطر سوراخ مرکزی ۲۲ میلی‌متر، قطر خارجی ۶۲ میلی‌متر و عرض ابزار ۵۰ میلی‌متر در نظر گرفته شده است. با توجه به تفاوت احتمالی در شیوه درج اندازه‌ها، توصیه می‌شود پیش از خرید، ابعاد واقعی ابزار با کولیس اندازه‌گیری و با آربور دستگاه مطابقت داده شود.

مشخصات فنی فرز غلتکی روسی

• نوع ابزار: فرز غلتکی یا فرز استوانه‌ای
• وضعیت محصول: کارکرده
• کشور سازنده: روسیه
• گرید فولاد ابزار: P6M5K5 یا Р6М5К5
• نوع متریال: فولاد تندبر کبالت‌دار
• قطر سوراخ مرکزی: ۲۲ میلی‌متر
• قطر خارجی ابزار: ۶۲ میلی‌متر
• عرض فرز: ۵۰ میلی‌متر
• نحوه نصب: آربورخور
• محل دندانه‌های اصلی: محیط خارجی ابزار
• کاربرد: فرزکاری طولی و مسطح‌کاری
• دستگاه مناسب: دستگاه فرز افقی یا دستگاه مجهز به آربور سازگار

ترتیب ابعاد این محصول به‌صورت ۲۲×۶۲×۵۰ میلی‌متر اعلام شده است. در این توضیحات، عدد ۲۲ به قطر سوراخ، عدد ۶۲ به قطر خارجی و عدد ۵۰ به عرض ابزار اختصاص داده شده است. پیش از سفارش، ترتیب اندازه‌ها و ابعاد واقعی محصول را بررسی کنید.

فولاد P6M5K5 چیست؟

علامت P6M5K5 که در استاندارد روسی معمولاً با حروف سیریلیک Р6М5К5 نوشته می‌شود، بیانگر یک گرید فولاد تندبر آلیاژی و کبالت‌دار است. این فولاد برای ساخت انواع ابزارهای برشی مورد استفاده در عملیات ماشین‌کاری فلزات کاربرد دارد.

در نام‌گذاری این گرید، اعداد به‌طور تقریبی نشان‌دهنده درصد عناصر آلیاژی اصلی هستند:

• حرف P یا Р معرف فولاد تندبر است.
• عدد ۶ به مقدار تقریبی تنگستن اشاره دارد.
• حرف M و عدد ۵ نشان‌دهنده حدود ۵ درصد مولیبدن است.
• حرف K و عدد ۵ بیانگر حدود ۵ درصد کبالت است.

وجود کبالت باعث بهبود سختی گرم یا توانایی ابزار در حفظ سختی لبه‌های برنده هنگام افزایش دمای ماشین‌کاری می‌شود. این ویژگی می‌تواند در صورت انتخاب صحیح سرعت برش و خنک‌کاری، به پایداری بهتر لبه و مقاومت مناسب ابزار در برابر سایش کمک کند.

گرید P6M5K5 از نظر ترکیب و کاربرد در گروه فولادهای تندبر کبالت‌دار قرار می‌گیرد و در برخی منابع با گریدهای خانواده HSS-Co مقایسه می‌شود. بااین‌حال، تعیین معادل دقیق آن باید با توجه به استاندارد تولیدکننده، ترکیب شیمیایی واقعی و شرایط عملیات حرارتی انجام شود.

ویژگی‌های فرز غلتکی P6M5K5

قطر خارجی ۶۲ میلی‌متر

قطر خارجی ۶۲ میلی‌متر، محدوده تماس و شرایط براده‌برداری ابزار را مشخص می‌کند. هنگام تنظیم دور دستگاه باید قطر فرز، جنس قطعه‌کار، تعداد دندانه‌ها و جنس P6M5K5 در نظر گرفته شوند.

سرعت دوران تقریبی ابزار از رابطه زیر محاسبه می‌شود:

$$n=\frac{1000V_c}{\pi D}$$

در این رابطه:

• $n$ سرعت دوران برحسب دور بر دقیقه است.
• $V_c$ سرعت برش برحسب متر بر دقیقه است.
• $D$ قطر خارجی ابزار برحسب میلی‌متر است.

سرعت برش مناسب باید بر اساس جنس و سختی قطعه‌کار، وضعیت دندانه‌های ابزار و شرایط دستگاه انتخاب شود.

عرض فرز ۵۰ میلی‌متر

عرض ۵۰ میلی‌متری این فرز امکان ماشین‌کاری سطوح نسبتاً عریض را فراهم می‌کند. بااین‌حال، استفاده از تمام عرض ابزار به توان و صلبیت دستگاه، استحکام آربور، جنس قطعه‌کار، عمق برش و وضعیت دندانه‌ها بستگی دارد.

در ابزارهای عریض، نصب صحیح و استفاده از تکیه‌گاه مناسب آربور اهمیت زیادی دارد؛ زیرا لقی، خمش آربور یا لنگی ابزار می‌تواند موجب لرزش، ایجاد موج روی سطح و لب‌پریدگی دندانه‌ها شود.

سوراخ مرکزی ۲۲ میلی‌متر

سوراخ مرکزی ۲۲ میلی‌متری برای نصب ابزار روی آربور هم‌اندازه در نظر گرفته شده است. علاوه بر قطر آربور، مشخصات جای خار، عرض و ارتفاع خار، نوع بوش‌ها و نحوه مهار ابزار نیز باید بررسی شوند.

وجود سایش، پلیسه یا تغییر شکل در سوراخ مرکزی محصول کارکرده ممکن است باعث نصب نامناسب و افزایش لنگی شود. بنابراین، سلامت سوراخ و جای خار باید پیش از خرید و استفاده کنترل شود.

دندانه‌های محیطی

در فرز غلتکی، دندانه‌های اصلی روی محیط استوانه‌ای ابزار قرار دارند. ابزار هنگام کار معمولاً به‌گونه‌ای نصب می‌شود که محور دوران آن با سطح مورد ماشین‌کاری موازی باشد. این ساختار، فرز غلتکی را برای فرزکاری طولی و ایجاد سطوح تخت مناسب می‌سازد.

کیفیت ماشین‌کاری به عواملی مانند هندسه دندانه‌ها، زاویه مارپیچ، تعداد دندانه‌ها، میزان تیزی لبه‌ها، لنگی ابزار و تنظیم نرخ پیشروی بستگی دارد.

کاربردهای فرز غلتکی روسی

این ابزار با توجه به هندسه دندانه‌ها، وضعیت فعلی و شرایط دستگاه می‌تواند برای عملیات زیر استفاده شود:

• فرزکاری طولی سطوح فلزی
• مسطح‌کردن قطعات فولادی
• براده‌برداری از سطوح تخت
• ماشین‌کاری سطوح موازی با محور دوران ابزار
• قطعه‌سازی و ماشین‌سازی
• قالب‌سازی و ابزارسازی
• تعمیر و بازسازی قطعات صنعتی
• آماده‌سازی سطح برای عملیات تکمیلی
• استفاده در کارگاه‌های تراشکاری و فرزکاری
• نصب روی دستگاه فرز افقی
• ماشین‌کاری عمومی قطعات فلزی

نوع فلز قابل ماشین‌کاری باید با توجه به سختی قطعه، وضعیت لبه‌های ابزار، گرید دقیق فولاد و پارامترهای برش تعیین شود. وجود کبالت در ساختار فولاد ابزار به معنای امکان استفاده بدون محدودیت برای همه آلیاژها یا در هر سرعت برشی نیست.

مزایای فرز غلتکی P6M5K5

• ساخته‌شده از فولاد تندبر کبالت‌دار
• برخورداری از مقاومت سایشی مناسب
• حفظ بهتر سختی لبه در دمای ماشین‌کاری
• مناسب برای فرزکاری طولی و مسطح‌کاری
• دارای عرض کاربردی ۵۰ میلی‌متر
• قابلیت نصب روی آربور ۲۲ میلی‌متری
• مناسب برای دستگاه‌های فرز افقی سازگار
• امکان تیزکاری مجدد در صورت سلامت ابزار
• مناسب برای مصارف صنعتی و کارگاهی
• قیمت اقتصادی‌تر نسبت به نمونه نو، با توجه به وضعیت ابزار

نکات مهم هنگام خرید ابزار کارکرده

ازآنجاکه این فرز غلتکی کارکرده است، وضعیت واقعی آن باید پیش از خرید به‌دقت بررسی شود. نام گرید معتبر یا کیفیت ساخت مناسب به‌تنهایی تضمین‌کننده سلامت فعلی ابزار نیست و شرایط نگهداری، تعداد دفعات استفاده و نحوه تیزکاری قبلی نیز اهمیت دارند.

موارد زیر را هنگام بررسی محصول کنترل کنید:

• سلامت تمام دندانه‌های برنده
• نبود ترک روی بدنه یا ریشه دندانه‌ها
• نداشتن لب‌پریدگی شدید
• یکنواخت‌بودن ارتفاع دندانه‌ها
• کیفیت تیزکاری‌های قبلی
• نبود سوختگی ناشی از سنگ‌زنی
• سلامت سوراخ مرکزی ۲۲ میلی‌متری
• سالم‌بودن جای خار
• نبود پلیسه در سوراخ یا جای خار
• نداشتن لنگی محسوس
• نبود زنگ‌زدگی و خوردگی عمیق
• خوانابودن علائم حک‌شده روی ابزار
• کاهش‌نیافتن بیش‌ازحد قطر بر اثر تیزکاری
• نبود آثار جوشکاری یا تعمیر غیراصولی

تیرگی سطحی یا آثار جزئی استفاده لزوماً به معنای معیوب‌بودن ابزار نیست؛ اما ترک، لب‌پریدگی گسترده، سایش نامتقارن و تغییر شکل سوراخ مرکزی می‌توانند عملکرد و ایمنی ابزار را تحت تأثیر قرار دهند.

نکات نصب و استفاده

فرز غلتکی را روی آربور سالم، دقیق و متناسب با سوراخ ۲۲ میلی‌متری نصب کنید. پیش از نصب، سطح آربور، داخل سوراخ ابزار، بوش‌ها، خار و فلنج‌های مهارکننده را تمیز کنید. وجود براده یا آلودگی میان سطوح تماس می‌تواند موجب لنگی ابزار شود.

ابزار باید بدون لقی نصب شود، اما از واردکردن ضربه مستقیم به بدنه و دندانه‌ها خودداری کنید. پس از نصب، لنگی شعاعی و محوری مجموعه را بررسی کرده و از محکم‌بودن قطعه‌کار و تکیه‌گاه آربور مطمئن شوید.

با توجه به کارکرده‌بودن ابزار، عملیات را با دور، پیشروی و عمق برش محافظه‌کارانه آغاز کنید. پس از اطمینان از نبود لرزش و عملکرد یکنواخت دندانه‌ها، می‌توان پارامترهای برش را در محدوده مجاز تنظیم کرد. استفاده از سیال برش مناسب نیز در صورت سازگاری با جنس قطعه و عملیات، به کنترل حرارت و خروج براده کمک می‌کند.

فرز غلتکی روسی سایز ۲۲×۶۲×۵۰ مدل P6M5K5 کارکرده، ابزاری آربورخور برای فرزکاری طولی و مسطح‌کردن سطوح فلزی است. فولاد تندبر کبالت‌دار، عرض ۵۰ میلی‌متری و سوراخ مرکزی ۲۲ میلی‌متری از ویژگی‌های اصلی این محصول هستند. با توجه به کارکرده‌بودن فرز، بررسی سلامت دندانه‌ها، سوراخ مرکزی، جای خار و میزان لنگی پیش از خرید ضروری است.
